現有制造企業中，當我們遇到一個彎道，評估一輛大貨車是否能通過的時候，一般是老司機看一眼路寬，能否通過就了然于胸了。但在新工廠規劃中，針對不同的車輛，在裝卸貨月臺前，需要留多寬的道路才能保證車輛的正常運作？由于新工廠是沒有實物可看，老司機又多看不懂圖紙，這個時候，該如何規劃？
一種是查規范（主要是建筑設計院），參見《汽車庫建筑設計規范JGJ-100-98》，里面很詳細了闡述了汽車彎道的計算方法以及其他一些坡度，建筑設備的參數。但針對大貨車，特別是鉸接的集裝箱貨車，規范里是沒有給出計算方法以及標準數值的。
另外一種是仿真的方法，但目前還沒見到將貨車參數細化，特別是包含鉸接半掛車的鉸接角度的仿真模型，大多也是只輸入車輛的轉彎半徑，從而求得道路寬度。一般主流的工廠仿真軟件，如Flexsim，Demo3D，Emplant等等，都是不支持設置車輛的軸距，轉向角，鉸接角這些細化參數的，而能夠設置這些參數的，如Solidworks，Admas這些又都是機械設計從業人員使用的軟件，要通過仿真得出轉彎寬度，道路寬度，車位寬度這些輸出，成了一門跨學科的仿真。
當然還有一種方法是，找一個早已閱盡千百裝卸貨場的工廠規劃老專家，告訴他多長的車，憑借豐富的經驗，直接告訴你各項輸出參數。不過，老專家是可遇不可求的。
基于以上因素的約束，本文針對2類最常見的物流車輛進行建模分析，得出這兩類車輛通過時，一些規劃參數，車輛見下圖：

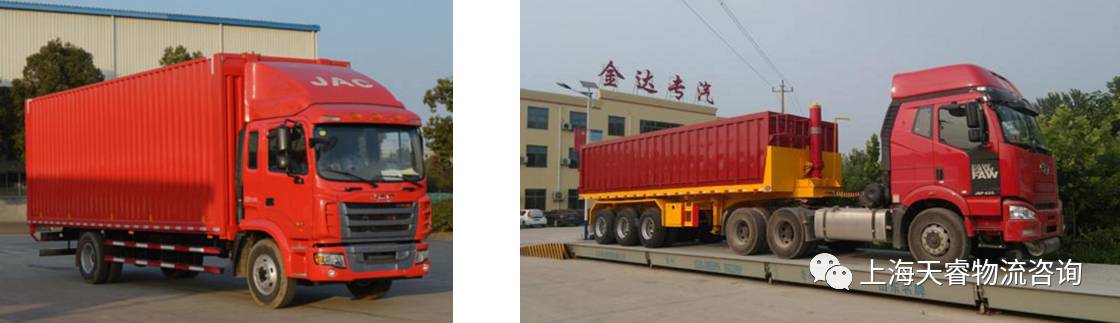

左圖是10米的廂式貨車，右圖是16.5米的集裝箱貨車，兩者最大的區別就是，廂式貨車驅動部分和載重部分是一體的，集裝箱貨車驅動部分是前面的牽引車，載重部分是后面的半掛車，中間有鉸接點。
一、廂式貨車數學建模及計算

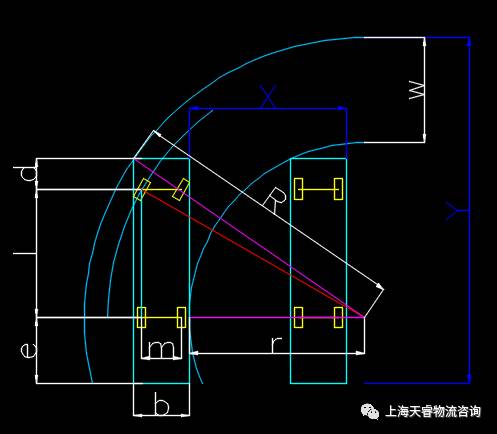

以10米的廂式貨車的參數，設計公式參考汽車轉彎半徑，圖中，左側車輛，以前輪最大轉向角進行轉向，可求出，車輛最后端（尾部卸貨即為月臺）到道路最邊緣的距離為Y為15.5米，但此時，為保證轉彎軌跡不與右側的車輛干涉，需保證車位間的寬度X為6.9米，此式是以Y最小為約束條件，求得X，Y值。
一般的工廠規劃中，橫向的距離X和縱向的距離Y，我們可以根據實際場地的因素來進行調整，如果橫向距離緊張，可增加Y的距離，來相應減少X的距離。
例如：我們設置為通用標準停車位X=4.5米，相應減少的△x需加到△y中，此時，月臺距路面理論安全距離Y=17.9米。（通俗的講就是，在貨車先開2.4米后，再打死方向盤，沿圖示估計行進）。
在實際規劃中，我們還要考慮司機的操作水平，因此，在面積不是特別約束情況下，Y應相應再加上1~2米。因此，10米的廂式貨車，若設置為4.5米寬的停車位，則前方需預留19~20米的回轉空間。
二、 集裝箱貨車數學建模及計算
以16.5米（40尺柜）的集裝箱貨車的參數，設計公式參考汽車轉彎半徑，圖中，左側車輛，以前輪最大轉向角37°進行轉向，連接銷轉角位30°，可求出，車輛最后端（尾部卸貨即為月臺）到道路最邊緣的距離為Y為26.5米，但此時，為保證轉彎軌跡不與右側的車輛干涉，需保證車位間的寬度X為7.9米，此式是以Y最小為約束條件，求得X，Y值。
同理，若X=4.5米的標準裝卸位，則Y=29.9米?？紤]司機的實際操作水平，因此，40尺柜的集裝箱貨車，若設置為4.5米寬的停車位，前方需預留31~32米的回轉空間。
實際規劃中在選取裝卸貨場地后，根據周邊的環境因素的約束條件，綜合測算n*X與Y的值，在滿足運作的前提下，得出面積最優化的道路寬度，轉彎寬度等數值。
